製品加工例

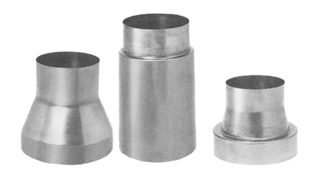

スライディングノズル
●プレス加工では数工程かかり金型費がコストアップにつながるが、
スピニング加工では金型は雄型のみで300〜400mmの深絞り加工が容易にできます。
素材
SPCC 円形板
加工時間
3分〜8分
加工工程
● 多サイクル絞り加工
● 仕上げ絞り
● 切断加工(後端部)
● 切断加工(前端部)

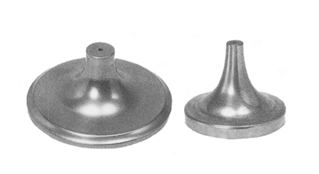

いす・スタンドベース
●2段心押装置により従来2工程での加工製品が、1工程ワンチャッキングで加工出来ます。
●ダブル倣い装置により絞りローラ、
仕上ローラの2機のローラ使用で表面仕上りがなめらかになりメッキ仕上品などには最適です。
●厚板加工(3t〜5t)が可能なため、ウエイト板などがいらなくなります。
素材
SUS304 円形板
加工時間
1分30秒〜5分
加工工程
● 多サイクル絞り加工
● 仕上げ絞り
● トリミング加工
● フランジ部加工

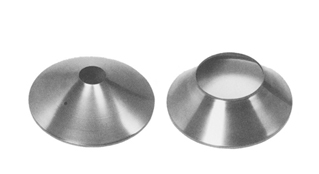

各種ホッパー
●従来は展開、ロール、溶接の工程加工が大半で材料及び加工コスト高でしたが、
絞り加工により溶接のつなぎ目の無い美しい製品がローコストで出来ます。
素材
SUS304 円形板
加工時間
1分30秒〜5分
加工工程
● 多サイクル絞り加工
● 仕上げ絞り
● トリミング加工
● フランジ部加工

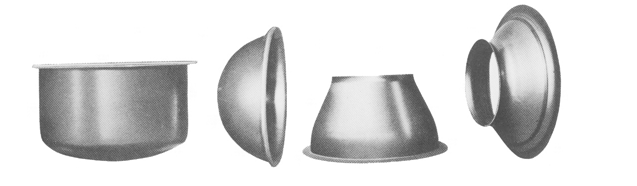

その他
●従来は展開、ロール、溶接の工程加工が大半で材料及び加工コスト高でしたが、
絞り加工により溶接のつなぎ目の無い美しい製品がローコストで出来ます。
